Приемопередатчик оптического волокна СМ 10Гб/С БИДИ СФП с симплексным интерфейсом ЛК

Характер продукции

10Г определяют приемопередатчик волокна БИДИ СФП оптически с расстоянием до 80км излишек СМФ



Приемопередатчики Сопто 10Г БИДИ СФП конструированы для двухнаправленных серийных оптически передач данных 10Г как ИЭЭЭ 802.3аэ 10ГБАСЭ-БС путем использование 1330 передатчиков (1270нм) и 1270(1330) приемника нм. Сопто поставляет приемопередатчики обслуживания ОЭМ и оптического волокна третьей стороны (Сиско, можжевельника, ХП, Делл етк.) совместимые.



Особенности



Интерфейс ЛК ● симплексный

Функции ● встроенные цифровые диагностические

● 1270нм&1330нм или 1490нм&1570нм

● до 11,3 каналов передачи данных Гбпс двухнаправленных

Приемопередатчик волокна БИДИ СФП ● одиночный оптически

Дальность передачи ● до 80км излишек СМФ

● поддерживает Мульти-протокол 8.5Гб/с, 9.95Гб/с к битовым скоростям 11.3Гб/с

Температура случая ● работая: Стандарт: 0~70°К; Расширенный: -20~85°К; Промышленный: -40~85°К



Уступчивый



● РоХС-6

● СФФ-8472

● СФП МСА

● ИЭЭЭ 802.3аэ 10ГБАСЭ-БС или стандарты СДХ/СОНЭТ

Приемопередатчик оптического волокна Сопто принял первое водит для того чтобы пройти ИСО9001 качественную систему, требования европейского КЭ, РоХС





Функции цифров диагностические



Как определено СФП МСА 1, приемопередатчики СФП ФТТС обеспечьте цифровые диагностические функции через двухпрободный последовательный интерфейс, который позволяет доступу в реальном времени к следующим параметрам оператинг:



Температура приемопередатчика ●

Ток смещения лазера ●

Сила переданная ● оптически

● получило оптически силу

Подача напряжения приемопередатчика ●



Она также обеспечивает изощренную систему сигнала тревоги и предупреждение сигнализирует, которое может быть использовано для предупреждения пользователей когда определенные параметры оператинг вне нормального диапазона фабрик-набора.

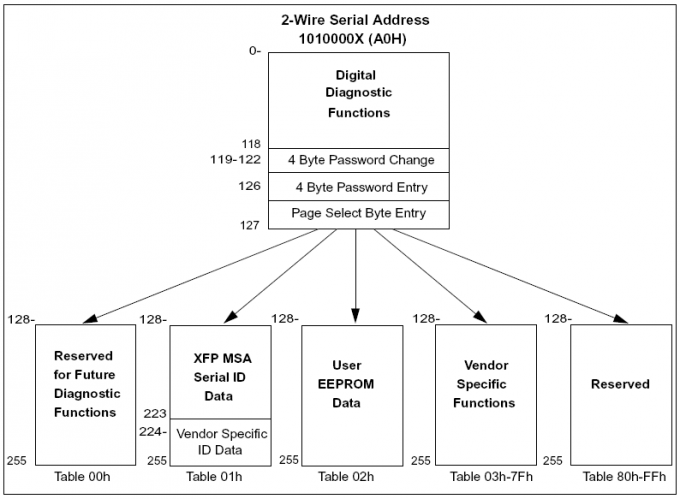

Оператинг и данные по диагностик проконтролированы и сообщены регулятором (DDTC) приемопередатчика диагностик цифров внутри приемопередатчика, который получать доступ к через двухпрободный последовательный интерфейс. Когда серийный протокол активирован, серийный сигнал часов (штырь СКЛ) произведен хозяином. Край позитва хронометрирует данные в приемопередатчик СФП в те этапы своего распределения памяти которые не врите-протектед. Отрицательный край хронометрирует данные от приемопередатчика СФП. Сигнал серийных данных (штырь СДА) двухнаправленн для серийной передачи данных. Хозяин использует СДА совместно с СКЛ для того чтобы отметить начало и конец серийной активации протокола. Памяти организованы как серия 8-разрядных слов данных которым можно обратиться к индивидуально или последовательно. Двухпрободный последовательный интерфейс снабжает последовательное или произвольно-доступное 8 параметров бита, обращаться к от 000х к максимальному адресу памяти.

Для больше детальной информации включая определения распределения памяти, пожалуйста см. спецификацию СФП МСА.

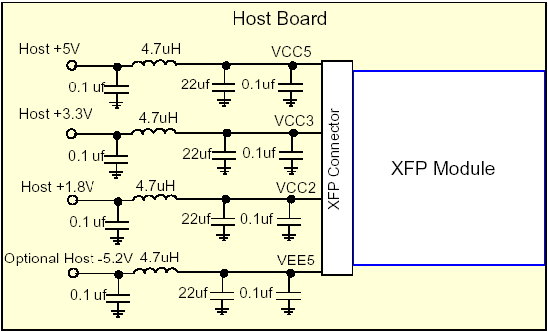

Порекомендованная цепь поставки Доск-силы хозяина





Порекомендованная цепь высокоскоростного интерфейса





Механические размеры



Все оптически приемопередатчики РоХС уступчивое и смогли быть 100% совместимым с клеймя оборудованием, как Сиско, крайность, можжевельник, ХП, Х3К, Линксыс, Хуавай, Алькател-светящееся, плавильня, Нортел, Форсе10 етк.



Применения



● СОНЭТ ОК-192/СДХ СТМ-64

● ОТН ИТУ-Т Г.709

Локальные сети ● 10ГБАСЭ-СР/ЛР/ЭР/ЗР

Канал волокна ● 10С/8С/4С/2С/1С



Данные по заказа



ПН	Тариф данных (Гбпс)	Расстояние	Волокно	Сила выхода (дБм)	Чувствительность (дБм)	Интерфейс	Темп.	ДДМ
СПТ-СБ2733ТГ-Л10 СПТ-СБ3327ТГ-Л10	9.95~11.3	10км	СМ	-6~-1	-15	Симплексный ЛК	0-70℃	Д
СПТ-СБ2733ТГ-Л20 СПТ-СБ3327ТГ-Л20	9.95~11.3	20км	СМ	-3~2	-15	Симплексный ЛК	0-70℃	Д
СПТ-СБ2733ТГ-Л40 СПТ-СБ3327ТГ-Л40	9.95~11.3	40км	СМ	0~5	-17	Симплексный ЛК	0-70℃	Д
СПТ-СБ2733ТГ-Л60 СПТ-СБ3327ТГ-Л60	9.95~11.3	60км	СМ	1~5	-21	Симплексный ЛК	0-70℃	Д
СПТ-СБ2733ТГ-Л80 СПТ-СБ3327ТГ-Л80	9.95~11.3	80км	СМ	>1	-22	Симплексный ЛК	0-70℃	Д
